光纖設備BOS003N

來源：未知    日期：2016/11/28    瀏覽量：次

• 產品組別	光纖設備
  功能原理，光學	根據光纖
  型號系列	型號系列74K
  結構	六面體，直接口
  尺寸	12.0x68.5x41.0 mm
  作用范圍Sn	Sn取決于光纖
  光線類型	LED-紅光
  接口	電纜及插接器, PUR, 0.20 m M8x1-S49
  開關輸出	PNP/NPN (1x)
  開關功能	常開觸點/常閉觸點 (NO/NC)
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	1000 Hz
  環境溫度	-10…60 °C
  防護等級符合IEC 60529	IP66
  光纖接口	Ø2.2 mm

• 一般特征

• 產品組別	光纖設備
  調節器	跨接 (1x) 旋轉開關，16位 (1x) 電位計，12檔 (1x) 電位計270° (2x)
  調整方法	時間功能 延遲時間 開關頻率1000/666 Hz 開關輸出PNP/NPN 遲滯 亮/暗切換 靈敏性 (Sn)
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP66
  附加文本	附件單獨訂購。 更多信息：參見操作手冊。 在排除了過載后，傳感器將重新生效。
  光纖接口	Ø2.2 mm
  基本標準	IEC 60947-5-2
  時間功能	關閉延時 接通延時 接通和關閉延時 單個脈沖
  時間功能時長	40...1000 ms
  顯示	輸出功能 - LED紅色 光線接收 - LED黃色 穩定性 - LED綠色
  型號系列	型號系列74K
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	200 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.5 V
  負荷電容，最大 (在Ue下)	1.0 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	0.5 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	1000 Hz
  開關輸出	PNP/NPN (1x)
  連接方式	電纜及插接器
  無功電流，最大Io，在Ue下	40 mA
  余波，最大 (Ue的百分比)	10 %

• 機械特征

• 插頭類型	M8x1-S49
  長度1	12.0 mm
  長度2	68.5 mm
  長度3	41.0 mm
  導線長度	0.20 m
  電纜護套材料	PUR
  固定方式	DIN軌道35 mm 螺栓M3
  環境溫度Ta，最大	60 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，直接口
  外殼材料	PBT
  真實開關距離Sr	取決于傳感器頭
  作用范圍Sn	Sn取決于光纖

• 光學特征

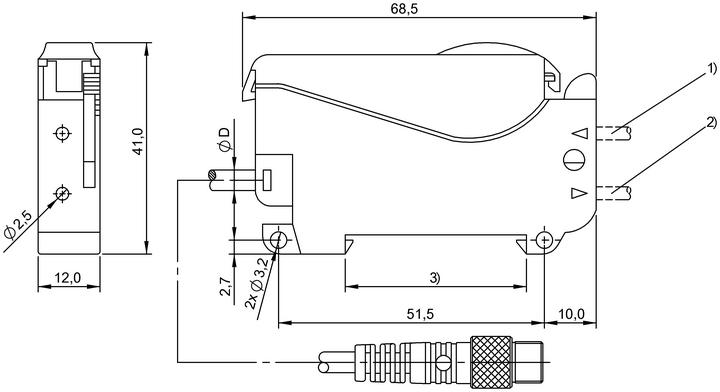

產品視圖

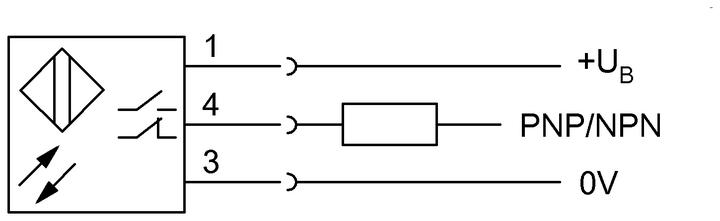

接線圖
