關鍵特征
來源:未知 日期:2016/11/29 瀏覽量:次
產品組別 | 光電傳感器 |
---|---|
功能原理,光學 | 光敏傳感器,能量型 |
型號系列 | 型號系列30M |
結構 | 氣缸,光學,直頭 |

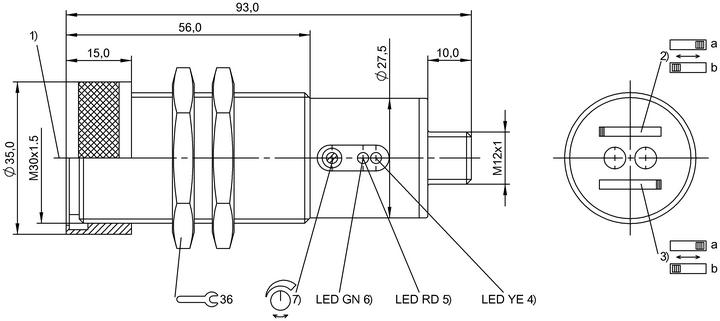

尺寸 | Ø35.0x93.0x mm |
作用范圍Sn | Sn = 2 m,可調式 |
光線類型 | 紅外線型 |
接口 | 插接器, M12x1-S04 |

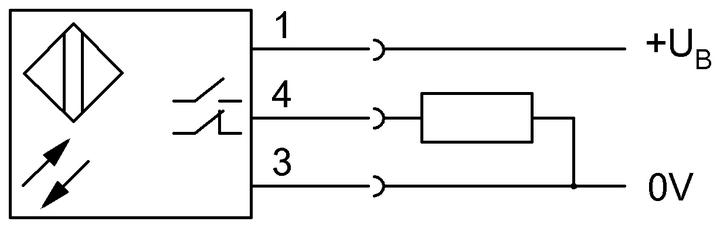

開關輸出 | PNP (1x) |
開關功能 | 常開觸點/常閉觸點 (NO/NC) |
工作電壓 | 10.0…30.0 V |
開關頻率f,最大 (在Ue下) | 100 Hz |
環境溫度 | -5…55 °C |
防護等級符合IEC 60529 | IP65 |
Diagnostic Coverage | 0 % |
---|---|
Functional Safety | No |
Mission Time | 10 a |
MTTF (40°C) | 5 a |
產品組別 | 光電傳感器 |
調節器 | 電位計,18檔 (1x) |
調整方法 | 開關距離 (Sn) |
短路保護 | 是 |
反極性保護 | 是 |
防護等級符合IEC 60529 | IP65 |
附加文本 |
在排除了過載后,傳感器將重新生效。 基準對象 (測量板):灰卡,200 x 200, 90 %漫反射,軸向接近。 更多信息:參見操作手冊。 附件單獨訂購。 |
基本標準 | IEC 60947-5-2 |
顯示 |
故障 - LED紅色 光線接收 - LED黃色 工作電壓 - LED綠色 |
型號系列 | 型號系列30M |
許可/一致性 |
CE cULus |
測量工作電流Ie | 200 mA |
---|---|
測量工作電壓Ue DC | 24.0 V |
電氣規格 | DC,直流電壓 |
電壓降Ud,最大 (在Ie下) | 2.4 V |
負荷電容,最大 (在Ue下) | 1.00 µF |
工作電壓UB,最大,DC [V] | 30.0 V |
工作電壓UB,最小,DC [V] | 10.0 V |
接通延時ton,最大值 | 5.00 ms |
開關功能 | 常開觸點/常閉觸點 (NO/NC) |
開關頻率f,最大 (在Ue下) | 100 Hz |
開關輸出 | PNP (1x) |
連接方式 | 插接器 |
無功電流,最大Io,在Ue下 | 40 mA |
余波,最大 (Ue的百分比) | 10 % |
表面防護 | 鍍鎳 |
---|---|
插頭類型 | M12x1-S04 |
長度1 | Ø35.0 mm |
長度2 | 93.0 mm |
感應面材料 | 玻璃 |
固定方式 | 螺母M30x1.5 |
環境溫度Ta,最大 | 55 °C |
環境溫度Ta,最小 | -5 °C |
結構 | 氣缸,光學,直頭 |
擰緊力矩,最大 | 40 Nm |
探測范圍Sd | 200...2000 mm |
外殼材料 | 黃銅 |
真實開關距離Sr | 2000 mm |
最小開關距離 | 200 mm |
作用范圍Sn | Sn = 2 m,可調式 |
功能原理,光學 | 光敏傳感器,能量型 |
---|---|
光線類型 | 紅外線型 |
開關功能,光學 | NO/NC:明/暗電路 |
外部光線,最大 | 1000 Lux |
軸長度 | 880 nm |
