光纖設備BOS009P

來源：未知    日期：2016/11/29    瀏覽量：次

• 產品組別	光纖設備
  功能原理，光學	根據光纖
  型號系列	型號系列6K
  結構	六面體，90°接口
  尺寸	12.0x27.0x37.0 mm
  作用范圍Sn	Sn取決于光纖
  光線類型	LED-紅光
  接口	電纜, PVC, 2.00 m
  開關輸出	PNP (1x)
  開關功能	常開觸點/常閉觸點 (NO/NC)
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	1000 Hz
  環境溫度	-20…60 °C
  防護等級符合IEC 60529	IP67
  光纖接口	Ø2.2 mm

• 一般特征

• Functional Safety	No
  產品組別	光纖設備
  調節器	鍵 (1x)
  調整方法	出廠設置 (復位) 亮/暗切換 靈敏性 (Sn)
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP67
  附加文本	附件單獨訂購。 更多信息：參見操作手冊。 在排除了過載后，傳感器將重新生效。 不得用尖銳的工具操縱按鍵。
  光纖接口	Ø2.2 mm
  基本標準	IEC 60947-5-2
  輸入功能	鍵盤鎖接通/關閉 與按鍵功能相同
  顯示	輸出功能 - LED黃色 穩定性 - LED綠色
  型號系列	型號系列6K
  許可/一致性	cULus CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.4 V
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	0.5 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	1000 Hz
  開關輸出	PNP (1x)
  連接方式	電纜
  無功電流，最大Io，在Ue下	25 mA
  余波，最大 (Ue的百分比)	15 %

• 機械特征

• 長度1	12.0 mm
  長度2	27.0 mm
  長度3	37.0 mm
  導體數	4
  導線長度	2.00 m
  導線截面	0.14 mm²
  電纜護套材料	PVC
  電纜直徑D，最大	3.7 mm
  固定方式	螺栓M3
  環境溫度Ta，最大	60 °C
  環境溫度Ta，最小	-20 °C
  結構	六面體，90°接口
  外殼材料	ABS
  真實開關距離Sr	取決于傳感器頭
  作用范圍Sn	Sn取決于光纖

• 光學特征

產品視圖

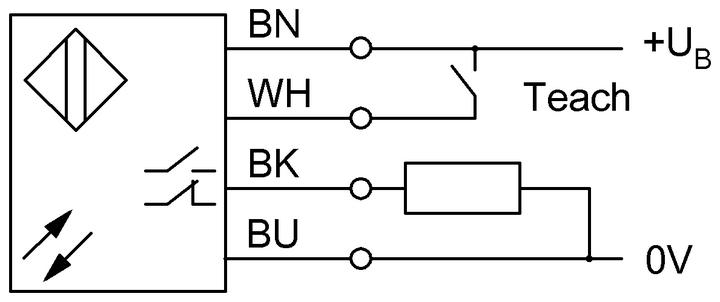

接線圖
