磁性長度測量系統BML01HA
來源：未知 日期：2017/01/06 瀏覽量：次
-
接口 電纜, PUR, 4.0 m 工作電壓 10.00…30.00 V 接口 數字矩形信號 輸出信號 矩形信號HTL 結構 型號系列S2E 電極寬度 5 mm 基準信號 單個或固定周期 許可/一致性 CE
-
一般特征
-
Diagnostic Coverage 0 % Functional Safety No Mission Time 0 a MTTF (40°C) 252 a 測量原理 增量式測量系統 產品組別 磁性長度測量系統 反極性保護 否 防護等級符合IEC 60529 IP67 附加特性1 基準信號，個別 附加特性3 Real-time capable 許可/一致性 CE
-
電氣特征
-
超壓保護 否 遲滯H，最大 ≤ 7 µm 工作電壓UB，最大，DC [V] 30.00 V 工作電壓UB，最小，DC [V] 10.00 V 耗電量 (24 V DC) <40 mA 接口 數字矩形信號 接口 數字接口 連接方式 電纜 輸出信號 矩形信號HTL 線性偏差 (Lin1) ≤ 50 µm
-
機械特征
-
EN55016-2-3 (輻射) A+B級 EN60068-2-27 (沖擊) 100 g/6 ms EN60068-2-29 (持續沖擊) 100 g/2 ms EN60068-2-6 (振動) 12 g，10…2000 Hz EN61000-4-2 (ESD) 嚴重級別3 EN61000-4-3 (RFI) 嚴重級別3 EN61000-4-4 (爆裂) 嚴重級別3 EN61000-4-5 (浪涌) 嚴重級別2 EN61000-4-6 (HF場) 嚴重級別3 EN61000-4-8 (磁場) 嚴重級別4 邊距，最小 24.00 µs 倉儲溫度，最低 -30 °C 倉儲溫度，最高 85 °C 導體數 12 導線長度 4.0 m 導線截面 0.14 mm² 電極寬度 5 mm 電纜/插頭出線 軸向 電纜護套材料 PUR 電纜溫度，最高 80 °C 電纜溫度，最小 -25 °C 電纜直徑，最大 5.60 mm 電纜直徑，最下 5.30 mm 分辨率 (邊距A/B) 10 µm 固定方式 通孔3.5 mm 規格 10x25x35 環境溫度Ta，最大 80 °C 環境溫度Ta，最小 -20 °C 基準信號 單個或固定周期 結構 型號系列S2E 耐火 IEC 60332/2 牽引鏈相配 是 外殼材料 PBT 彎曲半徑，多次 ≥ 15 x cable diameter 彎曲半徑，一次 ≥ 7.5 x cable diameter 溫度系數 (鋼) ca. 10.5x10-6/K 運行方向 Lengthwise to tape 運行速度，最大 0.650 m/s 至測量頭的距離，最大 2.00 mm 至測量頭的距離，最小[mm] 0.01 mm

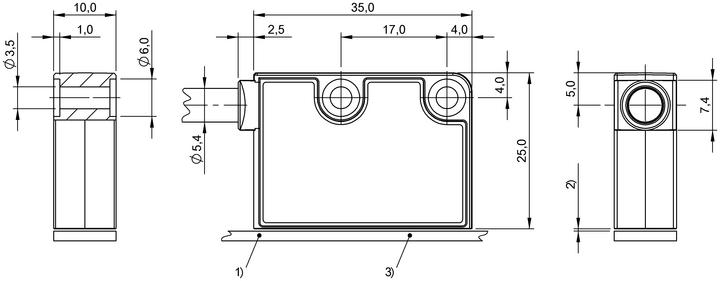

產品視圖

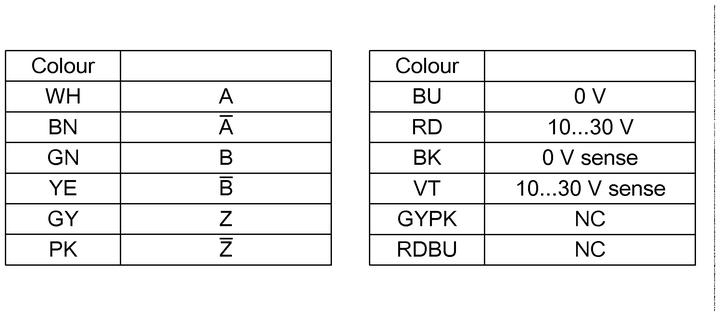

接線圖
