磁性長度測量系統BML0211
來源：未知 日期：2017/01/06 瀏覽量：次
-
接口 電纜插頭, PUR, 5.0 m 工作電壓 10.00…30.00 V 接口 數字矩形信號 輸出信號 數字A/B信號，HTL 結構 型號系列S2B 電極寬度 5 mm 基準信號 單個或固定周期 許可/一致性 cURus
CE
-
一般特征
-
Diagnostic Coverage 0 % Functional Safety No Mission Time 0 a MTTF (40°C) 252 a 測量原理 增量式測量系統 產品組別 磁性長度測量系統 反極性保護 是 防護等級符合IEC 60529 IP67 附加特性3 Real-time capable 內插因子 500 許可/一致性 cURus
CE應用范圍 直線/旋轉運動
-
電氣特征
-
差值信號 No 超壓保護 否 遲滯H，最大 ≤ 7 µm 工作電壓UB，最大，DC [V] 30.00 V 工作電壓UB，最小，DC [V] 10.00 V 耗電量 (24 V DC) <40 mA 接口 數字矩形信號 接口 數字接口 連接方式 電纜插頭 輸出信號 數字A/B信號，HTL 外部磁場，運行中 < 1mT (no influence) 外部磁場，最大 < 30 mT (no damage) 線性偏差，典型 ± 50 µm (distance ≤ 1 mm) 線性偏差，最大 ± 60 µm (距離0.01-0.2 mm) 信號序列 A before B = rising
-
機械特征
-
EN55016-2-3 (輻射) 工業區和住宅區 EN60068-2-27 (沖擊) 100 g/6 ms EN60068-2-29 (持續沖擊) 100 g/2 ms EN60068-2-6 (振動) 12 g，10…2000 Hz EN61000-4-2 (ESD) 嚴重級別3 EN61000-4-3 (RFI) 嚴重級別3 EN61000-4-4 (爆裂) 嚴重級別3 EN61000-4-5 (浪涌) 嚴重級別2 EN61000-4-6 (HF場) 嚴重級別3 EN61000-4-8 (磁場) 嚴重級別4 邊距，最小 0.12 µs 倉儲溫度，最低 -30 °C 倉儲溫度，最高 85 °C 測量長度，最大 無限 導體數 12 導線長度 5.0 m 導線截面 0.08 mm² 電極寬度 5 mm 電纜/插頭出線 軸向 電纜護套材料 PUR 電纜溫度，最大 (固定) 80 °C 電纜溫度，最小 (固定) -25 °C 電纜直徑，最大 5.60 mm 電纜直徑，最下 5.30 mm 分辨率 5 µm (邊距A/B) 固定方式 通孔3.5 mm 海拔情況 max. 2000 m 環境溫度Ta，最大 80 °C 環境溫度Ta，最小 -20 °C 基準信號 單個或固定周期 結構 型號系列S2B 空氣濕度 ≤ 90 % rF，允許凝結 耐火 IEC 60332/2 牽引鏈相配 是 外殼材料 PBT 外殼幾何形狀 (B x H x L) 10x25x35 彎曲半徑，多次 ≥ 15 x cable diameter 彎曲半徑，一次 ≥ 7.5 x cable diameter 溫度系數 (鋼) ca. 10.5x10-6/K 限位開關 No end switch 運行方向 Lengthwise to tape 運行速度，最大 0.260 m/s 至測量頭的距離，最大 2.00 mm 至測量頭的距離，最小[mm] 0.01 mm

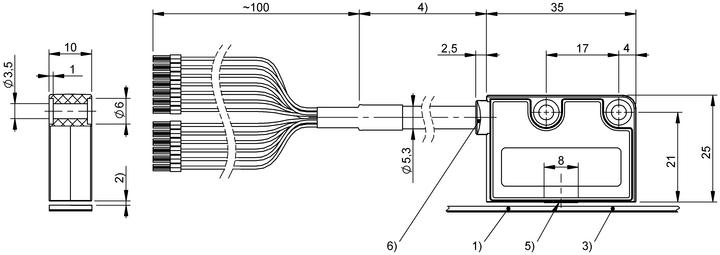

產品視圖

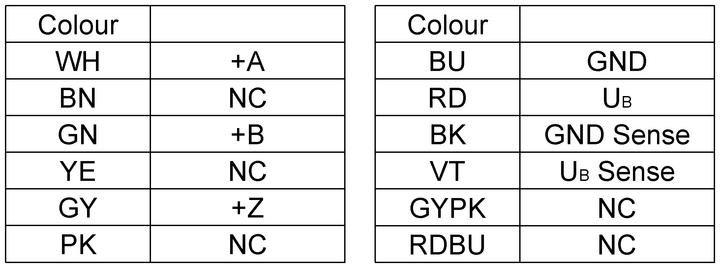

接線圖
