磁性長度測量系統BML02J1
來源：未知 日期：2017/01/12 瀏覽量：次
-
接口 電纜, PUR, 5.0 m 工作電壓 4.75…5.25 V 接口 正弦電壓信號 輸出信號 模擬正弦/余弦，1Vss 結構 型號系列S1F 電極寬度 1 mm 基準信號 單個或固定周期 許可/一致性 CE
cURus
-
一般特征
-
Diagnostic Coverage 0 % Functional Safety No Mission Time 0 a MTTF (40°C) 565 a 測量原理 增量式測量系統 產品組別 磁性長度測量系統 反極性保護 否 防護等級符合IEC 60529 IP67 附加特性1 基準信號，個別 附加特性3 Real-time capable 許可/一致性 CE
cURus應用范圍 直線/旋轉運動
-
電氣特征
-
差值信號 Yes 超壓保護 否 工作電壓UB，最大，DC [V] 5.25 V 工作電壓UB，最小，DC [V] 4.75 V 耗電量 (5 V DC) <50 mA 接口 正弦電壓信號 接口 模擬接口 連接方式 電纜 輸出信號 模擬正弦/余弦，1Vss 線性偏差，典型 ± 2 µm (distance 0.01–0.35 mm) 信號序列 A before B = rising
-
機械特征
-
EN55016-2-3 (輻射) 工業區和住宅區 EN60068-2-27 (沖擊) 100 g/6 ms EN60068-2-29 (持續沖擊) 100 g/2 ms EN60068-2-6 (振動) 12 g，10…2000 Hz EN61000-4-2 (ESD) 嚴重級別3 EN61000-4-3 (RFI) 嚴重級別3 EN61000-4-4 (爆裂) 嚴重級別1 EN61000-4-6 (HF場) 嚴重級別3 EN61000-4-8 (磁場) 嚴重級別4 倉儲溫度，最低 -30 °C 倉儲溫度，最高 85 °C 測量長度，最大 無限 導體數 12 導線長度 5.0 m 導線截面 0.08 mm² 電極寬度 1 mm 電纜/插頭出線 軸向 電纜護套材料 PUR 電纜溫度，最大 (固定) 85 °C 電纜溫度，最低 (運動) -25 °C 電纜溫度，最高 (運動) 85 °C 電纜溫度，最小 (固定) -40 °C 電纜直徑，最大 5.20 mm 電纜直徑，最下 4.90 mm 分辨率 取決于控制系統 固定方式 M4螺紋孔 環境溫度Ta，最大 80 °C 環境溫度Ta，最小 -20 °C 基準信號 單個或固定周期 結構 型號系列S1F 耐火 IEC 60332/2 外殼材料 鋁 外殼幾何形狀 (B x H x L) 12x13x35 彎曲半徑，多次 ≥ 15 x cable diameter 彎曲半徑，一次 ≥ 7.5 x cable diameter 溫度系數，用于整個系統 10,5 ppm/K 限位開關 No end switch 運行方向 Lengthwise to tape 運行速度，最大 10.000 m/s 至測量頭的距離，最大 0.35 mm 至測量頭的距離，最小[mm] 0.01 mm 周期 1 mm

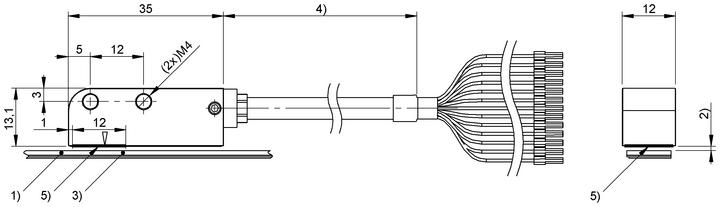

產品視圖

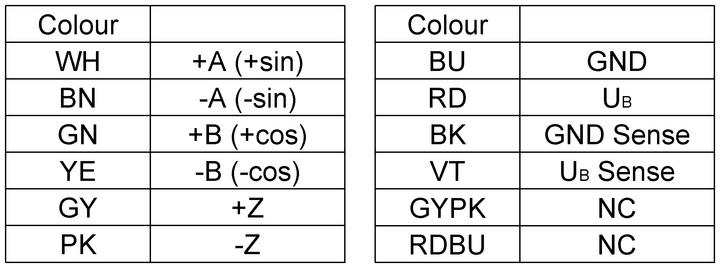

接線圖
