磁性長度測量系統BML0391
來源：未知 日期：2017/01/19 瀏覽量：次
-
接口 電纜插頭, PUR, 0.3 m M12 工作電壓 4.75…5.25 V 接口 數字矩形信號 輸出信號 SSI 結構 型號系列S1H 電極寬度 1 mm 許可/一致性 CE
cURus
-
一般特征
-
Diagnostic Coverage 0 % Functional Safety No Mission Time 0 a MTTF (40°C) 1189 a 測量原理 絕對測量系統 產品組別 磁性長度測量系統 反極性保護 否 防護等級IEC 60529 (軟辮線) IP67 (帶插接器) 防護等級符合IEC 60529 IP67 附加特性1 模擬正弦/余弦，1Vss 附加特性3 With Real-time output 內插因子 1,024 許可/一致性 CE
cURus應用范圍 直線/旋轉運動
-
電氣特征
-
SSI-Daten 16 x 位置 SSI節拍頻率，最大 4 MHz SSI節拍頻率，最小 0.1 MHz 差值信號 Yes 超壓保護 否 遲滯H，最大 ≤ 2 µm 工作電壓UB，最大，DC [V] 5.25 V 工作電壓UB，最小，DC [V] 4.75 V 耗電量 (5 V DC) <60 mA 計數方向 上升 接口 數字矩形信號 接通延遲 < 100 ms 連接方式 電纜插頭 耐電壓 (GND – 外殼) 500 V DC 實時信號 Analog sin/cos, 1 Vss 輸出代碼 二進制 輸出信號 SSI 輸入端 Clock RS422，差值信號 外部磁場，運行中 < 1mT (no influence) 外部磁場，最大 < 30 mT (no damage) 位數 16位 線性偏差，傳感器頭，最大 ±2 µm 線性偏差，最大 ± 7 µm (帶BML-M02-A33..) 信號序列 A before B = rising
-
機械特征
-
EN55016-2-3 (輻射) 工業區和住宅區 EN60068-2-27 (沖擊) 100 g/6 ms EN60068-2-29 (持續沖擊) 100 g/2 ms EN60068-2-6 (振動) 12 g，10…2000 Hz EN61000-4-2 (ESD) 嚴重級別4 EN61000-4-3 (RFI) 嚴重級別3 EN61000-4-4 (爆裂) 嚴重級別3 EN61000-4-5 (浪涌) 嚴重級別2 EN61000-4-6 (HF場) 嚴重級別3 EN61000-4-8 (磁場) 嚴重級別5 倉儲溫度，最低 -30 °C 倉儲溫度，最高 85 °C 側傾 ≤ ± 0.3° 測量長度，最大 64 mm 插頭類型 M12 導體數 12 導線長度 0.3 m 導線截面 0.08 mm² 電極寬度 1 mm 電極數 12 電纜/插頭出線 軸向 電纜護套材料 PUR 電纜溫度，最大 (固定) 85 °C 電纜溫度，最低 (運動) -25 °C 電纜溫度，最高 (運動) 85 °C 電纜溫度，最小 (固定) -40 °C 電纜直徑，最大 5.20 mm 電纜直徑，最下 4.90 mm 分辨率 0.9765625 µm (1000/1024 µm) 固定方式 M4螺紋孔 海拔情況 max. 2000 m 橫擺 ≤ ± 0.3° 橫向補償 (Y) ± 0.2 mm 環境溫度Ta，最大 80 °C 環境溫度Ta，最小 -20 °C 間距 ≤ ± 0.3° 結構 型號系列S1H 空氣濕度 ≤ 90 % rF，不允許凝結 耐火 V0至UL 94 牽引鏈相配 否 切向補償 (X) ≤ ± 1 mm 外殼材料 鋁 外殼幾何形狀 (B x H x L) 14x13x40 彎曲半徑，多次 ≥ 15 x cable diameter 彎曲半徑，一次 ≥ 7.5 x cable diameter 溫度系數，用于整個系統 10,5 ppm/K 運行方向 Lengthwise to tape 運行速度，最大 5.000 m/s 直徑，最小 200 mm 至測量頭的距離，最大 0.35 mm 至測量頭的距離，最小[mm] 0.01 mm 重復精度 < 1µm 周期 1 mm

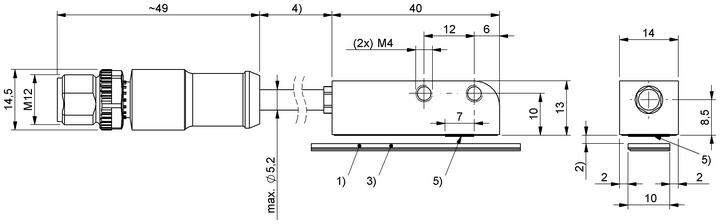

產品視圖

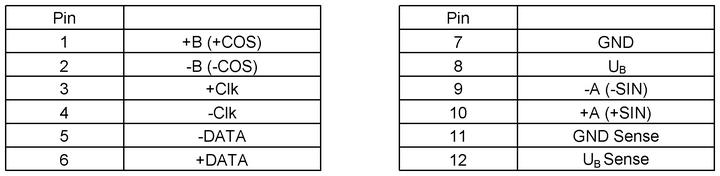

接線圖
