感應式定位系統BIP0004

來源：未知    日期：2017/05/16    瀏覽量：次

• 接口	IO-Link
  接口	插接器, M12x1-S04
  工作范圍Sa，最小[mm]	0.00 mm
  工作范圍Sa，最大	40.00 mm
  工作電壓	18.00…30.00 V
  許可/一致性	CE

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	20 a
  MTTF (40°C)	200 a
  產品組別	感應式定位系統
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	請注意操作手冊。 規范適用于所建議的位置傳感器BAM TG-XE-010，D = 2 mm
  工作電壓顯示	否
  基本標準	IEC 60947-5-7 IEC 60947-5-2 BWN PR 44 BWN PR54
  許可/一致性	CE

• 電氣特征

• 測量工作電壓Ue DC	24.00 V
  測量絕緣電壓Ui	75V DC
  測量頻率，電源	DC
  測量值，在SI最大的情況下	>1017
  測量值，在SI最小的情況下	<5
  傳輸率	38.4 kBaud (COM2)
  工作電壓UB，最大，DC [V]	30.00 V
  工作電壓UB，最小，DC [V]	18.00 V
  規范	V1.0
  連接方式	插接器
  無功電流，最大Io，在Ue下	20.00 mA
  線性錯誤，最大	±500 µm
  線性區域Sl，最大	40.00 mm
  線性區域Sl，最小[mm]	0.00 mm
  余波，最大 (Ue的百分比)	10 %
  診斷	否

• 機械特征

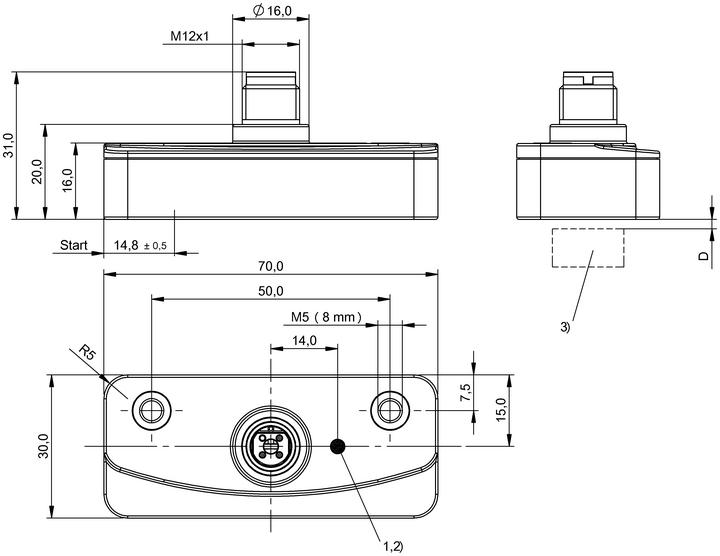

產品視圖

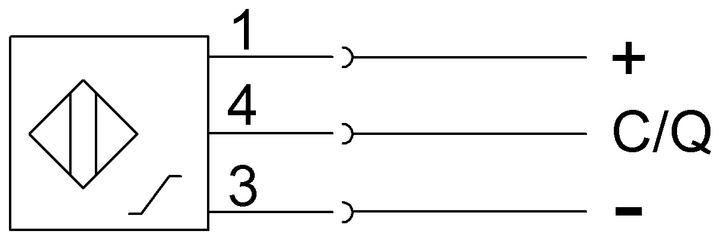

接線圖
