感應式定位系統BIP0001

來源：未知    日期：2016/11/30    瀏覽量：次

---

    關鍵特征

    接口    模擬電壓
    輸出信號    0...10 V
    接口    電纜, PUR, 2.0 m
    工作范圍Sa，最小[mm]    0.00 mm
    工作范圍Sa，最大    14.00 mm
    工作電壓    15.00…30.00 V
    許可/一致性    CE

    一般特征

    Diagnostic Coverage    0 %
    Functional Safety    No
    Mission Time    20 a
    MTTF (40°C)    250 a
    產品組別    感應式定位系統
    短路保護    是
    反極性保護    是
    防護等級符合IEC 60529    IP67
    附加文本    請注意操作手冊。
    工作范圍可利用探測器進行示教。
    規格適用于所建議的位置傳感器 BAM TG-XE-001D = 2 mm BAM TG-XE-002 D = 2 mm
    工作電壓顯示    否
    基本標準    IEC 60947-5-2
    IEC 60947-5-7
    BWN PR44
    許可/一致性    CE

    電氣特征

    測量工作電壓Ue DC    24.00 V
    測量絕緣電壓Ui    75V DC
    測量頻率，電源    DC
    負載電阻RL，最小    2000 Ohm
    工作電壓UB，最大，DC [V]    30.00 V
    工作電壓UB，最小，DC [V]    15.00 V
    連接方式    電纜
    上升U    0.71 V/mm
    輸出電壓，在Se下    5.00 V
    輸出電壓，在Sl最大值的條件下    10.00 V
    輸出電壓，在Sl最小值的條件下    0.00 V
    無功電流，最大Io，在Ue下    20.00 mA
    線性錯誤，最大    ±250 µm
    線性區域Sl，最大    14.00 mm
    線性區域Sl，最小[mm]    0.00 mm
    余波，最大 (Ue的百分比)    10 %

    機械特征

    測量距離Se    7.00 mm
    導體數    3
    導線長度    2.0 m
    導線截面    0.14 mm²
    電纜護套材料    PUR
    電纜直徑D，最大    3.0 mm
    感應面材料    PA
    工作范圍Sa，最大    14.00 mm
    工作范圍Sa，最小[mm]    0.00 mm
    環境溫度Ta，最大    70 °C
    環境溫度Ta，最小    -25 °C
    擰緊力矩，最大    0.5 Nm
    外殼材料    PA
    溫度漂移，最大，從最終值    ±3 %
    校準顯示    是
    重復R，最終電阻，最大    0.5 %
    重復精度，按照BWN    ±80 µm
    最佳工作溫度，最低    10 °C
    最佳工作溫度，最高    50 °C

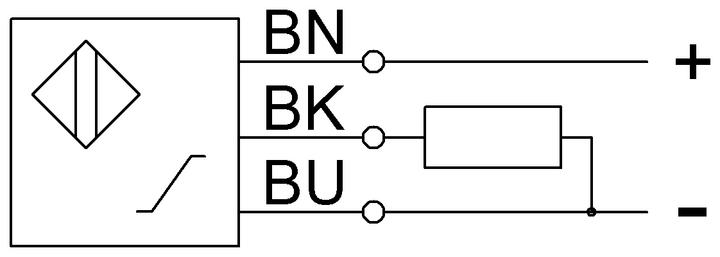

接線圖
