光電距離傳感器BOD0002

來源：未知    日期：2016/11/30    瀏覽量：次

---

    關鍵特征

    型號系列    型號系列26K
    結構    六面體，可轉動接口
    接口    插接器, M12x1-S04
    工作范圍    45...85 mm
    分辨率    80 µm
    值域，模擬    0...10 V
    工作電壓    18.0…28.0 V
    光線類型    激光-紅光
    環境溫度    0…45 °C
    許可/一致性    CE
    cULus

    一般特征

    Diagnostic Coverage    0 %
    Functional Safety    No
    Mission Time    10 a
    MTTF (40°C)    265 a
    產品組別    光電距離傳感器
    短路保護    是
    反極性保護    是
    防護等級    II
    防護等級符合IEC 60529    IP67
    附加文本    附件單獨訂購。
    僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。對設備進行連接時，應使用具有相應特性的R/C (CYJV2) 電纜。
    基本標準    IEC 60947-5-2，IEC 60947-5-7
    顯示    故障 - LED紅色
    工作電壓 - LED綠色
    型號系列    型號系列26K
    許可/一致性    CE
    cULus

    電氣特征

    測量工作電壓Ue DC    24.0 V
    測量絕緣電壓Ui    50 V DC
    電氣規格    DC，直流電壓
    工作電壓UB，最大，DC [V]    28.0 V
    工作電壓UB，最小，DC [V]    18.0 V
    極限頻率-3dB    400 Hz
    連接方式    插接器
    模擬輸出    模擬U
    上升時間，10 % - 90 %，最小    3 ms
    輸出特性    線性上升
    特性曲線偏差，最大    1 %，高值域
    無功電流，最大Io，在Ue下    35 mA
    下降時間，90 % - 10 %，最小    2 ms
    值域，模擬    0...10 V

    機械特征

    插頭類型    M12x1-S04
    長度1    17.0 mm
    長度2    50.0 mm
    長度3    50.0 mm
    分辨率    80 µm
    感應面材料    PMMA
    工作范圍    45...85 mm
    固定方式    螺栓M4
    環境溫度Ta，最大    45 °C
    環境溫度Ta，最小    0 °C
    結構    六面體，可轉動接口
    上部工作距離Wh    85 mm
    外殼材料    ABS
    溫度漂移，最大    18 µm/K
    下部工作距離Wl    50 mm

    光學特征

    〔中等功率Po，最大    < 1 mW (IEC 60825-1)
    功能原理，光學    光敏傳感器，三角測量
    光斑大小，典型    Ø0 8 mm，對焦
    光線類型    激光-紅光
    激光等級符合IEC 60825-1    2
    外部光線，最大    3000 Lux
    軸長度    670 nm

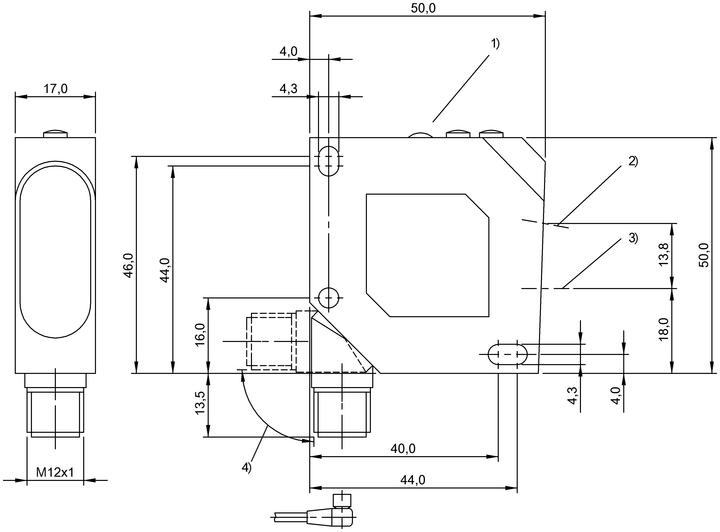

產品視圖

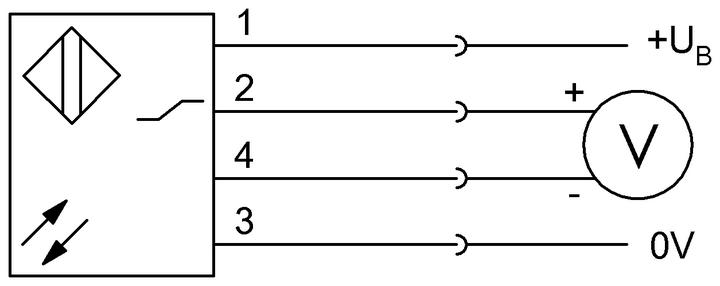

接線圖
