光電距離傳感器BOD0003

來源：未知    日期：2016/12/02    瀏覽量：次

• 型號系列	型號系列26K
  結構	六面體，45°接口
  接口	電纜, PVC, 6.0 m
  工作范圍	45...85 mm
  分辨率	20 µm
  值域，模擬	0...10 V
  工作電壓	18.0…28.0 V
  光線類型	激光-紅光
  環境溫度	0…45 °C
  許可/一致性	CE cULus

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	265 a
  產品組別	光電距離傳感器
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP67
  附加文本	附件單獨訂購。
  基本標準	IEC 60947-5-2，IEC 60947-5-7
  顯示	故障 - LED紅色 工作電壓 - LED綠色
  型號系列	型號系列26K
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	50 V DC
  電氣規格	DC，直流電壓
  工作電壓UB，最大，DC [V]	28.0 V
  工作電壓UB，最小，DC [V]	18.0 V
  極限頻率-3dB	40 Hz
  連接方式	電纜
  模擬輸出	模擬U
  上升時間，10 % - 90 %，最小	30 ms
  輸出特性	線性上升
  特性曲線偏差，最大	1 %，高值域
  無功電流，最大Io，在Ue下	35 mA
  下降時間，90 % - 10 %，最小	20 ms
  值域，模擬	0...10 V

• 機械特征

• 長度1	17.0 mm
  長度2	50.0 mm
  長度3	50.0 mm
  導體數	4
  導線長度	6.0 m
  導線截面	0.25 mm²
  電纜護套材料	PVC
  電纜直徑D，最大	5.0 mm
  分辨率	20 µm
  感應面材料	PMMA
  工作范圍	45...85 mm
  固定方式	螺栓M4
  環境溫度Ta，最大	45 °C
  環境溫度Ta，最小	0 °C
  結構	六面體，45°接口
  上部工作距離Wh	85 mm
  外殼材料	ABS
  溫度漂移，最大	18 µm/K
  下部工作距離Wl	50 mm

• 光學特征

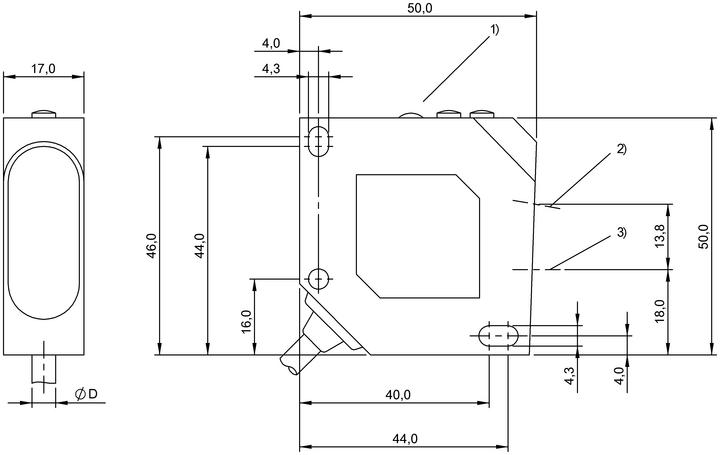

產品視圖

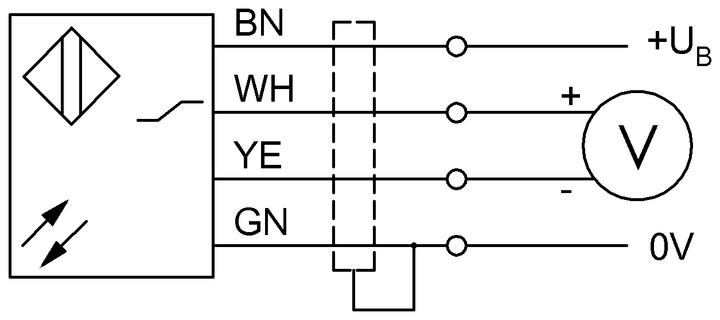

接線圖
